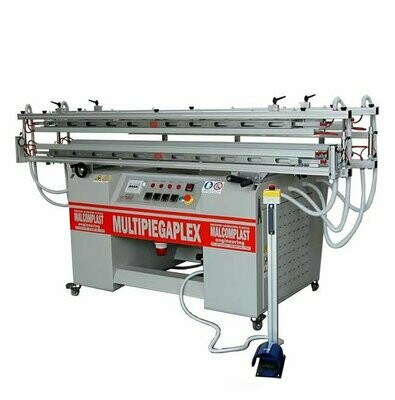

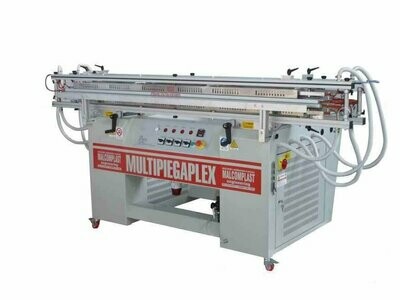

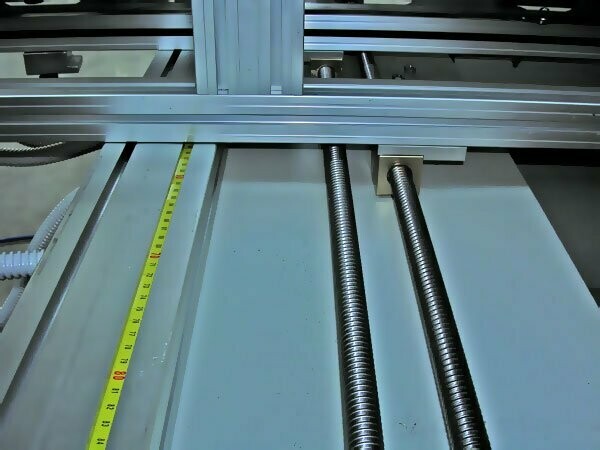

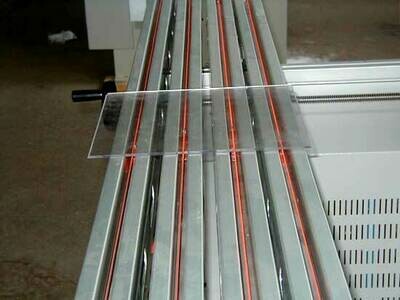

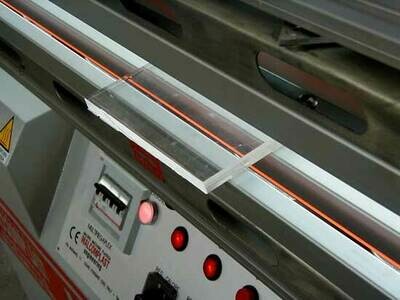

Versatile e di facile uso è una macchina modulare particolarmente indicata per il riscaldamento bilaterale localizzato multiplo di lastre termoplastiche( PMMA,PVC,PS,PP,PC) offrendo la possibilità di eseguire in un'unica operazione in relazione al modello 2-3-4 pieghe,e con lo sganciamento delle unità riscaldanti superiori, posizionate in batteria con quelle inferiori, raddoppiare le zone di riscaldamento (sino a 8 pieghe). Il riscaldamento avviene per irraggiamento senza contatto con resistenze a filo, ampiamente collaudate, alimentate a bassa tensione (0-48 V.) La Multipiegaplex è composta da una struttura in acciaio su cui vengono allestite due guide metalliche metriche sulle quali vengono posizionati 2-3-4 gruppi riscaldanti doppi ( riscald. sotto e sopra) mobili, e la squadra di riferimento posizionamento pezzo. L'unità riscaldante che permette di ottenere un riscaldamento localizzato da 5 a 40 mm, è costituita da due profilati-appoggio lastra, ad apertura regolabile, raffreddati mediante circolazione d'acqua, entro i quali è alloggiata la resistenza a filo. L'accensione e la regolazione dei calore (0-600°) è indipendente per ogni gruppo (a richiesta regolazione per ogni unità). Posizionata la lastra da piegare, dopo aver memorizzato il tempo di riscaldamento sul temporizzatore elettronico, basterà azionare il pedale, per dare inizio al ciclo di lavoro (discesa dell'unità di riscaldamento superiore, bloccaggio pneumatico del pezzo, con relativo sbloccaggio in automatico a ciclo terminato). E' doveroso precisare che il pezzo una volta riscaldato, deve essere estratto dalla macchina e posizionato in dima consentendogli di assumere l'angolo di piega desiderato. A richiesta la macchina può essere fornita completa di impianto raffreddamento per il ricircolo dell'acqua (ciller).
CARATTERISTICHE TECNICHE
MULTIPIEGAPLEX |
1200 |
2000 |
3000 |
|
Lunghezza utile lavoro |
1250 mm |
2050 mm |
3050 mm |
|
spessore max lavoro |
10 mm |
|||
Peso |
25 0Kg |
350 Kg |
450 Kg |
|
Ingombro lunghezza |
1600 mm |
2400 mm |
3400 mm |
|
Ingombro larghezza |
1100 mm |
|||
Ingombro altezza |
1250 mm |
|||
